1. 舵机工作原理 舵机概述

我们平常在遥控设备里，还有机器人方面，经常能看到的那种伺服电动机，就是舵机，它可以精准地控制角度，它的工作原理呢，是依靠在其内部的马达，还有齿轮组、位置传感器以及控制电路 。

舵机内部结构

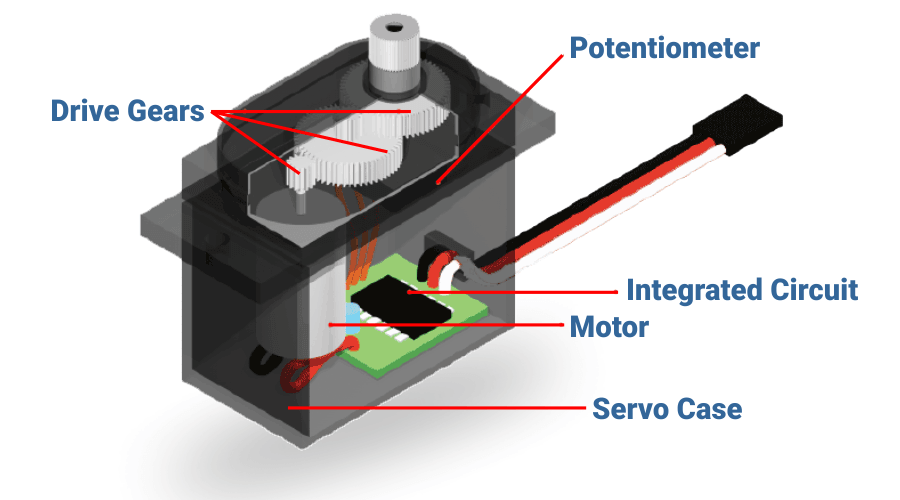

舵机的内部构造相对而言较为复杂，其中涵盖了直流电机，还有减速齿轮组，以及电位计和控制电路等。当舵机接收到控制信号之时，直流电机便开始运作，进而驱动齿轮组进行转动，齿轮组带动轴转动至指定的位置，电位计将当下的位置信息反馈给控制电路，以此保证位置的精确程度。

工作原理浅析

基于闭环控制系统的舵机工作原理是，用户发出指令后，控制电路依据位置传感器的反馈信号，对电机的运行状态予以调整，从而实现对舵机轴角度的精确控制，一旦抵达目标位置，电路便会让电机停止运转，致使舵机稳定于该位置。

经由上述剖析，我们能够发觉，舵机之所以能够达成高精度的位置控制，是受益于其内部构造的精密设计，以及闭环控制机制的完美配合。

二、舵机控制的原理，二点一、舵机控制系统的概述，二点一一、控制系统的组成 。

在对舵机控制系统的构成进行深入探究之前，我们首先得明白控制系统是怎样运行的。舵机控制系统是一种具有典型特征的机电控制系统，它具备驱动机械装置达成预期位置、速度或者加速度的能力。其基本组成涵盖以下几个部分：传感器，控制器，执行器以及反馈系统 。

传感器承担收集数据的职责，像舵机位置、它自己在运行时的速度等这类信息，会被它收集起来，然后传递给控制器。控制器依据设定好的目标值，还有传感器反馈回来的实时值，算出一个差异情况，也就是误差，再按照控制算法输出控制信号。执行器，其实就是舵机自身了，会接收来自控制器发出的那个信号，并且依据这个信号去调整自身的状态。最后，反馈系统把执行器当下的状态反馈给控制器，从而形成闭环控制系统。

2.1.2 控制理论基础

有着研究怎样借助控制手段达成预期动态系统行为作用的科学是控制理论。在舵机控制系统里，控制理论的基础是保证系统的稳定性以及准确性。

系统稳定暗示着，在系统遭遇扰动之际，它具备自动进行调整的能力，进而能回归或者维持在预期的工作状态。准确控制保证了，舵机可精准地移动至期望的位置区间，并且持续保持该位置。控制理论里常常会用的控制办法包含PID（比例 - 积分 - 微分）控制，此种控制会综合考量误差的规模大小，历史累计起来的误差以及预测到的误差的变化趋向态势，以此达成对系统的精确控制。

2.2 舵机控制方式 2.2.1 开环控制

简单的控制方式之中存在开环控制，它有着这样的特点，即控制信号的输出，并不依靠系统的输出还有反馈信号。舵机系统要是处于开环控制的状态下，那么控制器仅仅是依据预设好的输入指令，去驱动舵机。

因为开环控制并不考量系统实际的输出状态，所以其控制精度受到限制，进而对系统模型的准确性以及外界干扰的鲁棒性有着较高要求。在实践当中，开环控制常常被应用于模型简单、干扰较小的场合，又或者被用作系统的初步控制方案。

2.2.2 闭环控制

和开环控制不一样，闭环控制，也就是反馈控制，会把系统的真实输出跟期望输出作比较，利用误差信号去调整控制输出，借此减小误差，以使系统达成预期的性能指标。

闭环控制能借由多种控制算法达成，当中最为常见的是PID控制，因增添了反馈机制，闭环控制得以更高效地抵御外界干扰以及系统参数的变动，进而提升控制精度与系统的可靠性，虽说闭环控制系统的设计和调试相对繁杂，然而它在工业控制以及机器人技术里有广泛应用。

2.3 舵机控制算法 2.3.1 PID控制算法原理

PID控制算法，是一种普遍常见的反馈控制策略，它是由比例，也就是Proportional、积分，即Integral、微分，也就是Derivative这三个环节共同组成的。这种算法的基本思想在于，要通过实时去计算误差，这里的误差指的是期望输出与实际输出之间的差值，并且要把这个误差分解成为三部分的加权和，以此来调整控制量。

与当前误差成比例的控制量由比例环节负责产生，它能够对误差作出响应，进而减少系统的稳态误差；累加减过去误差的是积分环节，其作用是消除系统的静态误差；能够预测误差变化趋势的是微分环节，它会及时对系统响应加以调节，籍此提高系统的动态性能与稳定性。

2.3.2 控制算法在舵机中的应用实例

拿一个遥控车的舵机控制系统当作例子，我们运用PID算法去控制车轮的转向 。

假设，我们设定一个期望的转向角度，这个角度为90度，初始的时候，舵机的输出角度，有可能为0度，在这个时候，误差是比较大的。比例控制，首先会发挥作用，进而产生一个较大的控制量，凭借这个控制量，让舵机能够快速转向90度方向。随着舵机持续地接近目标位置，误差会慢慢地减小，与之相应的，比例控制的作用也会减小，其目的在于防止舵机因为速度太快，最终超过目标位置。

该过程中，关于积分环节，其会逐步地累计误差，这就导致即便误差是很小的，也会持续地针对控制量做出调整，一直到误差几乎不存在。到了最后，对于微分环节而言，它会依据误差变化的趋势，去对控制量进行微调，以此让舵机可平滑地实现期望位置并发稳。

经由PID控制算法，舵机不单能够精准地抵达指定位置，而且还能够以顺畅的形式达成动作，进而提升了整个控制系统的性能。

3点，PWM信号以及在舵机里头的应用，3点1，PWM信号具备的特性跟原理，3点1点1，PWM信号的定义还有优势 。

PWM信号，也就是脉冲宽度调制信号，是一种常见的数字信号，它借助调节脉冲的宽度，来控制信号的平均电压，进而控制电机的转速，或者控制舵机的角度，PWM信号通常具备较高的分辨率，能够实现对设备的精细控制，此外，鉴于PWM信号在时间上是一种周期性的方波，它能够在不增加功耗的前提下，实现对设备的高效控制，这是由于它允许在不丢失信号强度的情况下，调节功率的传递。

3.1.2 PWM信号的产生与调制

产生PWM信号这件事，涉及信号调制，主要涵盖调制频率与占空比这两个参数，调制频率决定信号周期长短，占空比决定脉冲宽度大小，比如在舵机控制里，一个标准的PWM信号，常有20ms的周期，其中1.5ms的高电平脉冲用于指示0度，2ms的高电平指示180度，中间的值对应不同角度，产生PWM信号的方式可循硬件PWM，也能依软件PWM 。通常情况下，硬件PWM是由微控制器内部专门存在的模块来进行生成的，而软件PWM却是通过软件定时器在恰当的时间里切换GPIO（也就是通用输入输出）引脚的电平状态从而得以实现的。

3.2里面的PWM信号于舵机里的应用，其中3.2.1部分是舵机信号的接收以及解码，。

PWM信号输送给舵机后，需经过解码才能转化成控制舵机转动的信号，舵机内部设有微控制器或者专用电路用于解释该PWM信号，它会对输入信号的脉冲宽度予以测量，再把测量结果转化成舵机转动的角度，比如说，一个具有代表性的伺服系统，有可能把1ms的脉冲解码成0度，而把1.5ms的脉冲解码成90度，至于2ms的脉冲则会被解码成180度，正是这种解码过程让舵机得以精准地控制自身转动的角度。

3.2.2 PWM参数对舵机性能的影响

舵机的性能受PWM信号里的频率以及占空比影响颇大，若PWM频率过低，舵机响应就不够灵敏，要是频率过高，又可能超出舵机响应能力，占空比的准确性会直接影响舵机抵达预设角度时的精确性，所以，于设计以及调试舵机控制系统之际，必须审慎挑选PWM信号的参数，以便达成最佳性能。

在3.3之中名为PWM信号的调试以及优化的部分，3.3.1所涉及的是用于调试PWM信号的工具与方法 。

调试PWM信号时常用的工具，涵盖了示波器，还有逻辑分析仪以及多功能电表。这些工具，能够助力工程师去观察信号的波形，还能测量脉冲宽度，并且可对信号做实时分析。常见的调试方法包含：

- 使用示波器检查信号的频率和占空比是否符合预期。

借助逻辑分析仪，去细致地观察PWM信号的逻状态，以此来保证信号的准确程度以及稳定情形。

运用多功能电表，对信号的电压展开测量，再对信号的电流进行实测，借此使得供电的稳定性得以切实保障，供电的安全性能得以有效确保。

3.3.2 PWM参数优化策略

参数优化策略主要包括以下步骤：

针对PWM信号，需对其基本参数予以设定，这些参数涵盖了频率，以及占空比范围，还有分辨率等方面 。

开展针对实际负载情况的测试工作，着手调整PWM相关参数，随后仔细观察舵机的响应表现，评估这种工作状态下舵机的稳定性优劣。

3. 对比不同参数设置下的性能表现，确定最佳的工作点。

4. 开展闭环控制，依据反馈信号，对PWM参数予以调整，借此达成精确的控制。

5. 要定期去对系统开展重新评估，还要进行调整，以此来确保长期所具有的稳定性以及可靠性。

4. 舵机角度的调整关联，4.1 舵机所具备的输出特性，4.1.1 舵机转矩跟角度之间的关联。

舵机的转矩，是指舵机于输出轴上能够提供的旋转力，对于多数舵机而言，随着输出角度产生变化，其提供的转矩也会出现变化，在0度的位置，也就是舵机的中心位置，通常转矩会抵达最大值，然而，当舵机旋转靠近其规定的最大角度时（比如180度），输出转矩会明显下降。

转矩跟角度之间的关系，能够从物理学层面去理解，舵机内部借助齿轮或者连杆进行传动，把电机的旋转力矩转变为轴向的线性力，当舵机处在中心位置时，鉴于齿轮或连杆处于最佳的受力状况，所以能够输出最大的转矩暗网下载，当舵机旋转到接近最大角度时，齿轮或连杆的受力状态开始变得不利，致使转矩减小。

在应用进程里，关键的是得知晓并算出于实际工作角度范畴内，舵机可不可以给予充足转矩以驱动负载。为达成此目的，一般要参照舵机规格书中的转矩 - 角度曲线图。在实际运用中，应当依据曲线图挑选在工作角度范围内，能满足最小转矩需求的舵机型号。

4.1.2 舵机速度与角度的关系

目标位置，舵机达到它所能够达到的速度有多快，这就是舵机的速度。舵机的速度，和转矩类似，输出角度会对其产生影响。舵机在接近全范围移动的时候，速度有可能会减慢，尤其是在向着极限位置行进的时候，极限位置通常是 0 度和 180 度。

这是由于舵机于运动阶段，所要克服的惯性，以及反作用力，会伴随角度的增大而变大。比如说，当运用舵机开展位置控制之际，其内部的齿轮组，得去克服更为巨大的阻力，进而致使速度降低。在开展控制系统设计之时，设计师要将这一现象考量到，并且要保证舵机拥有充足时间抵达指定位置。

认知舵机速度与角度之间的特性，对于精准控制而言有着重大意义。要是于控制系统里对此未予以考量，极有可能致使实际的响应速度跟预期不相契合，进而来影响整体系统的性能表现。为了达成系统性能的优化，设计者一般会针对不同角度去测试响应速度，并且借助这些数据去对控制策略作出调整，比如提升或者降低PWM信号的脉宽，以此来适配不同角度下的速度变换。

4.2 舵机角度控制技术 4.2.1 精确角度控制方法

我们为了达成对舵机角度的精准控制，通常会采用PWM（脉冲宽度调制）信号去控制舵机，PWM信号借由改变脉冲的宽度（占空比）来操控舵机旋转的角度，不同的舵机有着不一样的PWM信号要求，不过一般而言，脉宽在1毫秒到2毫秒之间变动，能够控制舵机从0度旋转至180度。

率先，得悉PWM信号之构成。一种典型的PWM信号含有高电平脉冲以及低电平间隔，脉冲的宽度也就是占空 ratio ，跟低电平间隔之长度会周期性地交替。舵机接纳PWM信号，且据脉宽之不同来调节其旋转角度。比如说，对于多数标准舵机而言，1.5毫秒的脉宽或许对应着90度的角度。

精确控制角度的实现，需要考虑以下几点：

调校 ：于实际运用里，鉴于各异的舵机兴许存有细微的差别，得对每一个舵机予以校准 。校准能够借由调节PWM脉宽的起始数值以及终止数值来达成，用以保证0度与180度位置的精确性 。

位置反馈信号被用来监控实际角度，此监控在控制回路内运用，这一运用借助位置反馈信号，能提升控制精度，这就是反馈控制，它的实现方式涵盖使用编码器，以及通过测量PWM脉宽同实际角度的关系来间接获取位置信息 。

参照不一样的应用环境，实施于控制算法参数的调整，此调整涵盖了对PID控制器的P参数即比例参数、I参数即积分参数以及D参数即微分参数予以调整，进而达成控制性能的优化完善 。

4.2.2 角度控制的实现与案例分析

在机器人手臂设计里，有一个是常见的角度控制方面的案例，其中舵机用作对人类关节运动予以模拟，于此我们探讨借助编程达成角度控制的方式，并开展一个案例剖析。

起初，撰写操控代码，用以传送恰当的PWM信号至舵机以下是一个运用Arduino操控舵机的简易示例代码，。

#include
Servo myservo;  // 创建舵机控制对象
void setup() {
把舵机的信号线，连接至数字引脚9，借助myservo.attach(9)来达成 。
}
void loop() {
myservo进行写入操作，写入的值为90，以此使得舵机的角度发生旋转，旋转至90度 。
  delay(1000);       // 等待1秒
  // ... 可以添加更多的控制代码来旋转到其他角度
}

在这个代码块当中，myservo.write(90);这一行代码会去发送一个PWM信号给舵机，从而能够让它旋转到90度的位置。而实际的角度控制是需要结合实际情形来进行调整的。

若想取得更深入的理解，能够思索一个稍微复杂些的例子，像是要操控舵机以特定的速率从一个角度转动至另一个角度。这会要求我们进一步去编写代码，以达成对PWM信号脉宽的动态调节，进而实现速度控制的目标。

进一步的案例之中的分析，有可能会关联到更为复杂的控制算法，像是带有预测模型的控制的策略，该策略有提前计算以及调整PWM脉冲宽度的能力，目的是将到达目标角度时的超调以及振荡最小化，进而达成更为平滑且准确的角度控制。

在开展具体的项目之时，有一个情况是必须要加以思量的，那就是要思索实际存在的环境对于舵机性能所产生的影响，比如说温度要是发生了变化，那么就极有可能会对舵机内部的电子元件的性能造成改变，进而致使角度控制出现偏差。在处于这样的一种状况之下，就很有可能需要去达成环境补偿机制，借助软件算法或者硬件调整，以此来保证在各种各样不同的环境之中都能够实现理想的控制效果。

5. 有关舵机的选择以及应用的领域，5.1 是关于舵机的性能参数以及选择方面，5.1.1 是对舵机性能指标的解读 。

在挑选舵机之际，务必要知晓其性能方面的指标，这儿指标跟特定应用里舵机的表现直接有所关联。首先讲，要衡量舵机推动力扭矩可是关键指标，此指标一般是以千克力厘米也就是kg·cm作为单位，代表着舵机能够承受的最大负载。其次是速度，速度乃是舵机于单位之间完成一次全旋转的速率，一般是以秒/60度也就是s/60°拿来表示。除扭矩与速度之外，还有工作电压、尺寸、重量以及连续工作所持续的时间等重要参数 。

须依据预期负载来挑选扭矩，要是负载太大，便也许致使舵机没法抵达指定位置，或者引发永久损坏。速度是按照响应时间要求来确定，具备快速响应的系统一般需要高转速的舵机。

除此以外，还得留意舵机的耐用程度以及使用寿命。涉及工业级与商业级方面的舵机，在耐久性跟前精度上存有明显差别，价格也因这个呈现出不同。实施选择操作的时候，应当结合预算以及预期的应用所处环境，对这些参数做综合考量思考。

5.1.2 根据应用选择合适的舵机

需明确，用文字描述的方式来选择舵机等设备，切不可仅凭其一些性能参数，其中关键在于深入结合应用场景所特有的需求。像航空航天领域这般，重量以及尺寸方面会受到极为严格的限制，与此同时，对舵机还有高精度以及可靠性方面的要求。鉴于此，极有可能要去挑选专门设计的轻型舵机，并且针对其性能参数展开详细审查，以此百分百确保它们能够契合严苛的工作条件。

行业领域聚焦于工业控制以及机器人技术范畴之内，耐久性跟精确控制占据着同等重要的地位。这一情况对伺服传动装置便提出了相应要求，它不但应具备充足的扭矩以及转速条件，而且还得能够耐受反复出现的精确动作，不至于产生磨损现象。除此之外，鉴于环境当中或许会含有污染物，像是油污、尘埃这类物质，所以有可能还得挑选具备防护等级的舵机，例如IP65或者更高等级的，以此来保证舵机于恶劣环境里也能够正常开展工作。

5.2 舵机的应用领域 5.2.1 航空航天领域的应用

在航空航天范畴之内，舵机乃是飞行器控制系统的构成部分，其作用在于操控舵面（像是副翼、方向舵以及升降舵）产生偏转，进而达成飞行器的姿态控制以及稳定状态。归因于这些任务与飞行安全直接关联，所以对于舵机的性能、可靠性以及精度具备极高的要求。

我们在致力于设计以及挑选应用于航空航天范畴的舵机之际，除了必须达成高扭矩以及高响应速度这一事项之外，同时还得去好好思索极端环境之下的稳定性状况，像是温度、压力以及振动所带来的影响。所以呢，于航空航天这个领域当中，一般都会采用历经严格测试以及认证的具备高质量的舵机，而且或许还需开展额外的防护以及加固方面的举措。

5.2.2 工业控制与机器人技术中的应用

在工业控制系统以及机器人技术范畴内，舵机于精确位置控制还有重复动作执行方面被广泛运用，比如说，在自动化装配线里，舵机能够用来驱使机械臂开展精确的抓取以及放置操作，在精密加工机械当中，舵机控制的工具头可以提供微米级的定位精度。

当挑选应用于这些领域的舵机之际，除开基本性能指标以外，还得考量舵机的接口兼容性，以及控制方式，还有编程灵活性。对于复杂的机器人系统而言，或许需要舵机拥有串行通信能力，甚至是集成了反馈系统的智能舵机，从而达成复杂的控制策略，并且提高操作精度。

要是想适应持续变化着的工业环境，那工业级舵机一般会设计出些额外的保护举措，像是防尘，防水呀，耐油污之类的。与此同时，针对有着高要求的应用，还得保证舵机能挺住长期连绵不断地工作，而不会出现过度磨损或者故障。这通常就意味着得去选装具备高性能材料以及精密制造工艺的舵机。

6. 舵机的调试与维护方法 6.1 舵机调试的基本步骤

在达成舵机控制与应用的目标之前，调试乃是绝对不能缺少的环节。此节当中，我们会着手引荐调试舵机的基础步骤，以此来保证舵机能够在各异的应用场景里稳定地运行。

6.1.1 调试前的准备工作

在开始调试之前，需要准备一系列的工具和设备。这些通常包括：

除此之外，需准备妥当适用的舵机控制指令，做好相关的参数设置，从而确保在调试过程当中能够进行快速调整。

6.1.2 实际调试操作流程

调试过程一般遵循以下步骤：

舵机基本电路要连接好，要保证舵机的电源、地线以及控制线合理接上控制系统。要开展供电检查，得先打开电源，先别发送控制信号，去查验一下舵机供电是不是正常，还要看有无短路或者是过载的情况出现。要发送信号，可以发送PWM信号，去留意观察舵机的反应，首先得确保舵机能够实现基本的转动。要进行参数调整，依据舵机的动作响应来调节PWM信号的频率以及脉宽，从而找出能让舵机达到最佳性能的参数。动作测试，即针对舵机开展于不同参数状况之下的动作性能测试，目的在于确保不存在显著的延迟情形或者抖动现象。记录数据，也就是将能够达成最佳性能表现的PWM参数予以记录，从而为后续的使用提供便利。

处在这个进程里，向来要随时运用示波器以及测试器去监测信号，同时监测电气特性，以此来保证所有指标均处于舵机的额定范围以内。

6.2 舵机常见故障诊断与处理

舵机于运用进程当中，存在着出现某些常见故障的可能性，在这一节里，将会对常见的故障现象予以介绍，还会介绍诊断以及处理的方法。

6.2.1 故障的识别与分析

故障可以分为以下几类：

为准确诊断，需对舵机进行一系列的测试，包括但不限于：

6.2.2 故障的维修与预防措施

一旦识别出故障原因，我们可以采取相应的维修措施：

预防措施包括：

6.3 舵机的维护保养

只有进行适当的维护保养，才能够保证舵机的稳定性，才能够保证舵机的寿命，这是十分重要的 。

6.3.1 日常保养的要点

日常保养应关注以下几点：

6.3.2 长期维护的策略与建议

长期维护应结合使用环境和频率进行：

通过上述的调试，经过故障处理，开展维护保养，能有效保证舵机的性能，可延长其使用寿命，且在关键应用里保持可靠性。
