舵机简介

有一种执行部件，它被称作舵机，是在自动驾驶仪里用于操纵能使飞机改变飞行姿态的舵面转动的，分为电动舵机且包含电动机、传动部件以及离合器，其工作是接受自动驾驶仪发出的指令信号，当处于人工驾驶飞机的情况时，因离合器维持脱开状态致使传动部件不起作用；还有液压舵机，它由液压作动器和旁通活门构成，在人工驾驶飞机时，旁通活门开启，因作动器活塞两边的液压相互连通所以不妨碍人工操纵；另外，存在电动液压舵机，简称为“电液舵机”。

舵机工作原理

舵机主要的组成部分是伺服电机，所谓那伺服就是依照信号的要求去动作，在信号到来之前，转子处于停止不动的状态，信号抵达之后，转子马上开始运动，所以我们能够给舵机输入不一样的信号，用以控制它旋转到不同的角度。

舵机接收PWM信号，信号进入内部电路，产生一个偏置电压，触发电机，电机通过减速齿轮带动电位器移动，当电压差为零，电机停转，达到伺服效果，简单讲，给此舵机一个特定PWM信号，它就能旋转到指定位置。

舵机之上存在三根线，它们分别为GND、VCC以及SIG，换而言之也就是地线、电源线和信号线，而其中的PWM波是经由信号线输入至舵机的 。

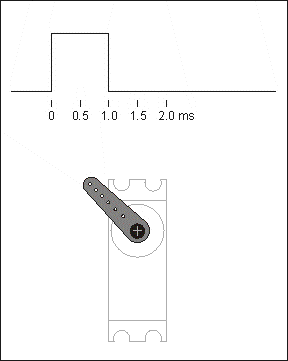

通常来讲，舵机所接收的PWM信号，其频率是50HZ，也就是周期之际为20ms。当高电平的脉宽处于0.5ms至2.5ms范围之内时，舵机便能够对应着旋转至不一样的角度。

舵机经高电平的占空比去调节输出轴弧度，给舵机传来的驱动信号是频率为50Hz的方波信号，方波信号的每个周期时长是20ms，那个高电平其时长取值在0.5ms至2.5ms之间 。

占空比 = t/T

t = 0.5ms——————-舵机会转到 0 °
t = 1.0ms——————-舵机会转到 45°
t = 1.5ms——————-舵机会转到 90°
t = 2.0ms——————-舵机会转到 135°
t = 2.5ms——————-舵机会转到 180°

因为舵机的驱动信号时50HZ,就能得到周期

T=  1/f=1/50=0.02s=20ms

因而，能够算出TIM_Period的值，还能够算出TIM_Prescaler的值。

PWM的周期是20毫秒，它等于(将7200乘以200)的结果再除以72000000，最终得出的值是0.02。

什么是PWM

简介

英文“Pulse Width Modulation”的缩写是脉冲宽度调制，也就是脉宽调制，它是一种借助微处理器数字输出去控制模拟电路的极为有效的技术。简单来讲，就是针对脉冲宽。

对其进行度之把控，STM32的定时器之中，除了TIM6以及7之外，别的定时器皆能够用以生成PWM输出，当中高级定时器TIM1与TIM8能够同时生成多达7路的PWM输出，而通用定时器同样能够同时生成多达4路的PWM输出，如此一来，STM32最多能够同时生成30路PWM输出！

PWM的频率

指的是，一秒钟里暗网下载，信号从高电平转变到低电平，接着又回到高电平所经历的次数，这被称作一个周期；换句话讲，就是一秒钟之内，PWM拥有多少个这样的周期 。

PWM的周期

T=1/f
周期=1/频率

依据舵机，50Hz等于20ms属于一个周期，要是频率是50Hz，这意味着一个周期为20ms，如此一来，一秒钟便存在50次PWM周期。

PWM占空比

这是指，在一个周期之内，信号处在高电平的时间，占据整个信号周期的百分比，因为PWM周期是20ms，所以，以舵机会转动45°作为例子，占空比就应当是1ms/20ms = 5%，所以，TIM_SetCompare1的TIMx捕获比较1寄存器值就是200 - 200*5% = 190。

单位： % (0%-100%)

硬件连线

舵机红线-----------5V

舵机棕线-----------GND

舵机黄线-----------PA6

代码

servo.c

#include "servo.h"
/*我这里采用通用计时器3*/
static void Servo_GPIO_Config()
{
通用输入输出初始化类型定义的通用输入输出初始化结构体，。;
	/*开启GPIO时钟*/
	RCC_APB2PeriphClockCmd(BASIC_GPIOA_CLK,ENABLE);
	/*配置GPIO*/
	GPIO_InitStructure.GPIO_Pin			= GPIOA_CH1_PIN;//TIM_CH1
	GPIO_InitStructure.GPIO_Mode		= GPIO_Mode_AF_PP;//复用推挽输出
	GPIO_InitStructure.GPIO_Speed		= GPIO_Speed_50MHz;
	/*初始化*/
	GPIO_Init(GPIOA_CH1_PORT,&GPIO_InitStructure);

}
static void Servo_TIM2_Config()
{
有一个名为TIM_TimeBaseInitTypeDef的结构体，它被称作TIM_TimeBaseInitStructure 。;
TIM的OC初始化类型定义，名为TIM_OCInitStructure。;
	/*开启定时器时钟*/
	RCC_APB1PeriphClockCmd(BASIC_TIM_CLK,ENABLE);

	/*
	TIM2时基单元配置
关键的配置有，TIM_Prescaler也就是预分频值，还有，TIM_Period即定时周期。
若将TIM_Period设为999，那此时计数器会进行计数，所计的数量是1000个，为（TIM_Period + 1） 。
节拍是一个定时器的周期，这一点，和后面需要去进行配置的TIM_Pulse共同发挥作用喽 ， 。
	控制着定时器输出波形的占空比。
TIM_Prescaler用于明确TIM时钟的分频数值，这意味着它是在进一步地，对TIM时钟进行分频操作的具体设定 。
针对分频TIM clock而言，简单来讲，也就是针对定时器，其每一次进行数数相应的时间间隔究竟是多少呢。
	*/

	针对TIM3进行配置，通常情况下，驱动PWM信号时，其周期是20毫秒，频率是50HZ，因而我们将周期设定为20ms 。


											/*时基结构体成员配置*/
	//自动重装载值寄存器的值
	TIM_TimeBaseInitStructure.TIM_Period					= BASIC_TIM_Period;
	//时钟预分频数
	TIM_TimeBaseInitStructure.TIM_Prescaler				=	BASIC_TIM_Prescaler;
	//时钟分频因子
	TIM_TimeBaseInitStructure.TIM_ClockDivision		= TIM_CKD_DIV1;
	//计数器计数模式，设置向上计数，
	TIM_TimeBaseInitStructure.TIM_CounterMode			= TIM_CounterMode_Up;
	/*初始化结构体*/
	TIM_TimeBaseInit(BASIC_TIM,&TIM_TimeBaseInitStructure);


									/*定时器输出比较结构体成员初始化*/
	TIM_OCInitStructure.TIM_OCMode				= TIM_OCMode_PWM2;
	// 输出使能
	TIM_OCInitStructure.TIM_OutputState		= TIM_OutputState_Enable;
	//把TIM_OCInitStructure这个结构体里的TIM_OutputNState成员的值设置成TIM_OutputNState_Enable ，用于某种特定的配置或操作 。，用于某种特定的配置或操作 。
	设置占空比的大小，主要是在主函数里面将设置占空比的这一部分先设置为0 ， 。
	TIM_OCInitStructure.TIM_Pulse					= 0;
	// 输出通道电平极性配置
	TIM_OCInitStructure.TIM_OCPolarity		= TIM_OCPolarity_High;
	//TIM的OC初始化结构体中的TIM的OCN极性，被设置为TIM的OCN极性为高。
	// 输出通道空闲电平极性配置
	TIM_OCInitStructure.TIM_OCIdleState		= TIM_OCIdleState_Set;
	TIM_OCInitStructure 的 TIM_OCNIdle_State 被设定为 TIM_OCNIdleState_Reset ， 。
	/*初始化结构体*/
	TIM_OC1Init(BASIC_TIM,&TIM_OCInitStructure);

	//使能TIMx在CCR2上的预装载寄存器
	TIM_OC1PreloadConfig(BASIC_TIM,TIM_OCPreload_Enable);

	// 使能计数器
	TIM_Cmd(BASIC_TIM, ENABLE);
	// 主输出使能，当使用的是通用定时器时，这句不需要
	TIM_CtrlPWMOutputs(BASIC_TIM, ENABLE);
}
void initServo(void)
{
	Servo_GPIO_Config();
	Servo_TIM2_Config();

}

main.c

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "beep.h"
#include "servo.h"
 int main(void)
 {
	u16 i;
	delay_init();
	LED_Init();
	LED0 = 0;
	LED1 = 0;
	initServo();
	LED1 = 1;

	while(1){
		delay_ms(300);
		TIM_SetCompare1(BASIC_TIM, 175); //对应180度
		delay_ms(300);
		TIM_SetCompare1(BASIC_TIM, 180); //对应135度
		delay_ms(300);
		TIM_SetCompare1(BASIC_TIM, 185); //对应90度
		delay_ms(300);
		TIM_SetCompare1(BASIC_TIM, 190); //对应45度
		delay_ms(300);
		TIM_SetCompare1(BASIC_TIM, 195); //对应0度
		for(i = 195; i > 174; i--){
			TIM_SetCompare1(BASIC_TIM, i);
		}
		delay_ms(100);
		for(i = 175; i < 195; i++){
			TIM_SetCompare1(BASIC_TIM, i);
		}
	}
}

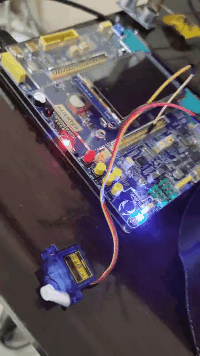

实现结果

总结

由这次舵机学习，致使我刚初步知晓STM32 PWM调制关联的知识，在这期间仍旧碰到问题，我此次运用的是TIM3通道1，然而我将代码修改成TIM3通道2就无法达成了，期望好心的人能够帮我予以解答 。

而后计划去协同昨日所编写的超声波测距代码，将这两者予以整合，由此形成一个以STM32为基础的感应垃圾桶。
